イメージニクス

HS-1616

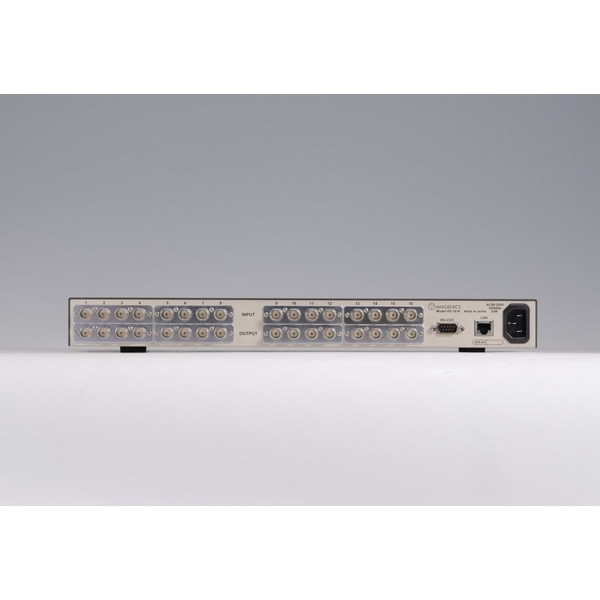

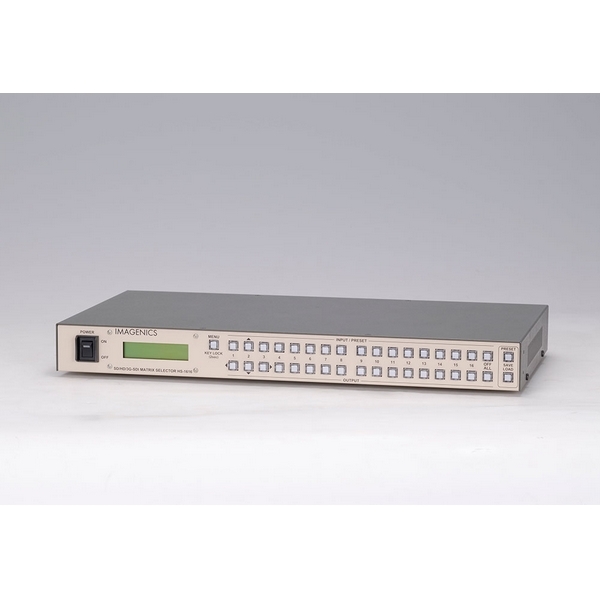

SDI マトリックスセレクター HS-1616
SD-SDI、HD-SDI、3G-SDI ならびにDVB-ASI に対応した入力16 系統×出力16 系統のマトリックスセレクターです。
※商品はお取り寄せとなります

製品情報

品名 HS-1616  SDI マトリックスセレクター  イメージニクス株式会社
仕様

 RS-232C またはLAN(10BASE-T もしくは100BASE-TX)を用いて外部からの通信による制御が可能です。  入力している信号の種類(ビットレート)を検出し、液晶ディスプレイに表示することが可能です。  内部温度およびファン回転状態を液晶ディスプレイにステータス表示することが可能です。  SDI 信号のリクロック機能を有しています。  キーロック機能により前面パネルの押しボタンを無効にし、誤操作を防止することが可能です。  16 パターンのプリセットメモリーを内蔵しており、クロスポイント情報の記憶または呼び出しが可能です。  プリセットメモリーは電源を切っても半永久的に保持します。  PCのブラウザからスイッチャーの状態確認やクロスポイントの切替が可能です。  電源を切る直前のクロスポイント情報および各種設定をラストメモリーとして半永久的に保持します。  付属の電源ケーブルはロック機構付。  EIA 19 型 1U ラックマウントに対応したコンパクトサイズです。

備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

価格

¥ 528,000(税込)  ¥ 480,000(税別)

個数

製品仕様

〇対応規格    SD-SDI(SMPTE ST 259M-C)HD-SDI(SMPTE ST 292-1)
         3G-SDI(SMPTE ST 424M)DVB-ASI(EN 50083-9)準拠
〇入力信号    NRZI/NRZ 0.8 Vp-p 75 Ω BNC ×16
〇出力信号    NRZI/NRZ 0.8 Vp-p 75 Ω BNC ×16
〇信号補償距離
 ◇3G-SDI パソロジカル信号入力時 5CFB 相当同軸ケーブルにて100 m まで自動補償
 ◇HD-SDI パソロジカル信号入力時 5CFB 相当同軸ケーブルにて150 m まで自動補償
 ◇SD-SDI パソロジカル信号入力時 5C2V 相当同軸ケーブルにて250 m まで自動補償
〇外部制御
 ◇10BASE-T / 100BASE-TX RJ-45 1 系統
 ◇RS-232C D-sub 9 ピン(オス) 1 系統
〇その他     入力信号の検出・表示機能、内部温度およびファン回転状態の表示機能、
         SDI 信号のリクロック機能、誤操作防止のためのキーロック機能、
         16 パターンのプリセットメモリー機能(半永久)、最終状態のバックアップ機能(半永久) ほか
〇電源      AC 90 V ~ AC 250 V 50 Hz ・ 60 Hz
〇消費電力    35 W(最大)
〇質量      約4.5 kg
〇外形寸法    幅422 mm × 高さ44 mm × 奥行230 mm( 突起物を除く)
〇付属品     EIA 19 型 1U ラックマウントアングル 1 組、ロック機構付き国内専用電源ケーブル 1 本、
         電源3P-2P 変換プラグ 1 個、電源スイッチカバー 1 個
〇販売開始年月  2016年11月

ダウンロード

導入のご検討にご使用ください。
※商品の外観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
取扱説明書 ダウンロードはこちら
