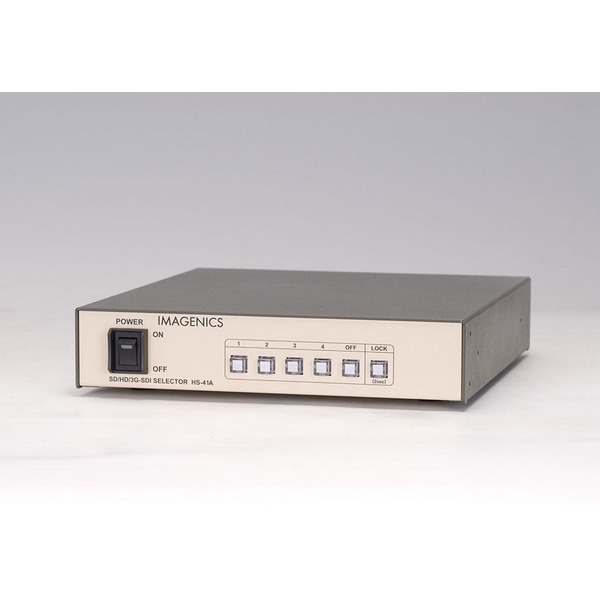

HS-41A: 4入力1出力 SD/HD/3G-SDI 信号セレクター　HS-41A

SMPTE 規格に準拠した3G/HD/SD-SDI 信号の4x1(2 分配出力)の信号セレクターです。
　※商品はお取り寄せとなります

製品情報

品名	HS-41A　 4入力1出力 SD/HD/3G-SDI 信号セレクター　イメージニクス株式会社
仕様	3G-SDI(SMPTE424M)、HD-SDI(SMPTE292M)、SD-SDI(SMPTE259M-C)、DVB-ASI 対応。　全入力端子に全自動ケーブルイコライザーを装備。　有効なSDI信号がある入力番号を、自動で選択切り替えするオートスキャン動作モードを装備。　本体手動切替と併用して、RS-232C とパラレル接点方式による外部制御が可能。　フロントスイッチ操作側と、パラレル接点操作側の独立したキーロック機能。　付属の電源ケーブルはロック機構付。
備考	※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

価格

¥ 132,000（税込） ¥ 120,000（税別）

個数

送料について
返品について
※商品到着後7日以内にメールまたは電話でご連絡ください。
お支払い方法について
商品についてのお問い合わせはこちらから

製品仕様

〇対応規格　　　SMPTE424M (SMPTE ST 424, 3G-SDI 系)、SMPTE292M(HD-SDI 系)、
　　　　　　　　SMPTE259M-C(SD-SDI 系)、DVB-ASI 各準拠　

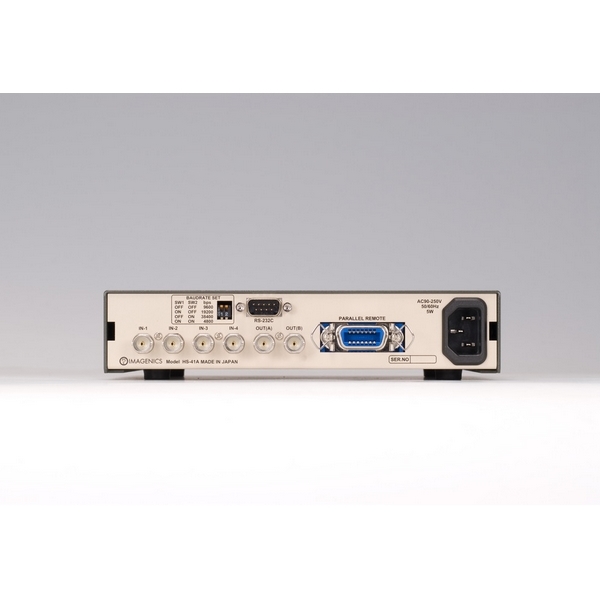

〇入力信号　　　NRZI/NRZ信号 0.8 V(p-p) 75 Ω 4 系統 (BNC)　
〇出力信号　　　NRZI/NRZ信号 0.8 V(p-p) 75 Ω 1 系統 2 分配(BNC)
〇信号補償距離　
　◇3G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて100 mまで自動補償
　◇HD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて150 mまで自動補償
　◇SD-SDI(パソロジカル信号)入力時5C2V同軸ケーブル相当にて250 mまで自動補償
〇外部制御
　◇RS-232C　　 RS-232C 準拠全二重 D-SUB9 (オス) 1 系統　ボーレート: 4,800, 9,600(初期値),
　　　　　　　　19,200, 38,400 bps から背面DIP-SW にて選択可能　フロー制御: フロー制御無し(変更不可)
　　　　　　　　通信フォーマット: データ8 ビット、1 ストップビット、パリティ無し(変更不可)　
　◇パラレルリモート　　アンフェノール14 ピン (メス) 1 系統　フロント全スイッチと同等接点制御
　　　　　　　　　　　　オープンコレクタによるタリー出力対応　最長20 m までの延長可能　
〇その他の機能　フロント・パラレルリモート独立キーロック機能　入力検出表示機能、最終状態のバックアップ機能(半永久)
　　　　　　　　入力映像検出による自動選択(オートスキャンモード)機能ほか　
〇電源　　　　　AC 100 V ～ AC 250 V 50 Hz・60 Hz　
〇消費電力　　　5 W (最大)　
〇質量　　　　　約2.2 kg　
〇外形寸法　　　幅210mm × 高さ44 mm × 奥行230 mm (突起物を除く)　
〇付属品　　　　国内専用電源ケーブル(3P-3SL 3P-2P 変換プラグ付) 1 本　電源スイッチカバー 1 個　
〇販売開始年月　2016年9月　　

　
