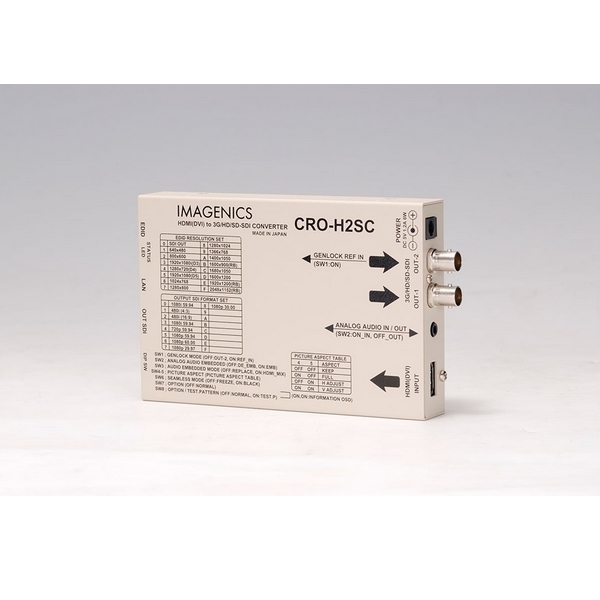

〇入力信号　　
　◇TMDS信号(デジタルRGB,YPbPr) HDMI-Aコネクタ1系統 (DVI信号入力可能)　
　◇HDMI規格準拠信号(エンベデット音声最大2chを含む)
　　または24ビットフルカラー DVI Rev1.0 規格準拠信号　
　◇ピクセルクロック25 MHz ～ 165 MHz かつ、水平周波数 15 kHz ～ 200 kHz かつ、
　　垂直周波数 23 Hz ～ 240 Hzの範囲内の、水平アクティブ画素 320 ～ 2048、
　　垂直アクティブライン 240 ～ 1800までの映像信号に自動対応(D1～D5相当のHDMI信号および、
　　VGA@60 ～ UXGA@60、WUXGA@60(RB)、2048x1152(RB)のPC信号に自動対応)

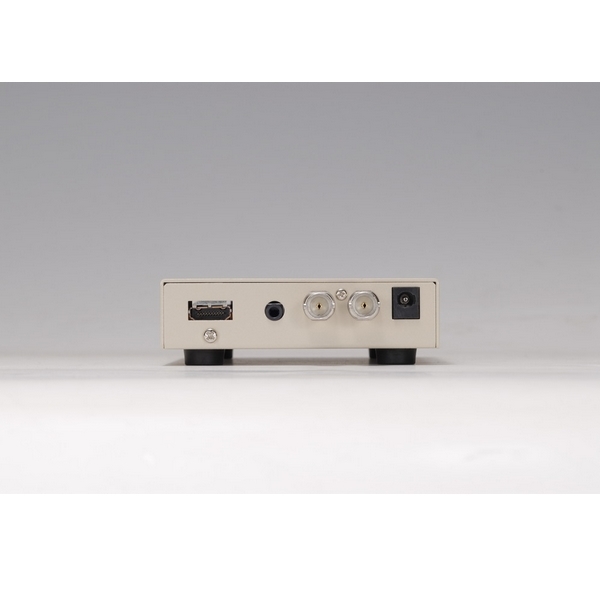

〇出力信号　　
　◇SMPTE 125M,292M,424M,425M各規格準拠のデジタルシリアル出力信号1系統2分配
　　0.8 Vp-p 75 Ω BNCx2
　◇出力フォーマット選択(ROT-SWにて出力SDIフォーマットを選択)
　　480i59.94 Hz (SD-SDI), 720p59.94 Hz (HD-SDI), 1080i59.94 Hz (HD-SDI),
　　1080p29.97 Hz (HD-SDI),1080p30.00 Hz (HD-SDI)1080p59.94Hz (3G-SDI LEVEL A),
　　1080p60.00 Hz (3G-SDI LEVEL A)　　　　
〇音声入出力
　◇アナログ・エンベデット・デエンベデット音声入出力信号(ANALOG AUDIO IN / OUT)　
　◇アナログ入力音声信号 -10 dBu( 1 kΩ 以下出力時)
　　ハイインピーダンス不平衡 2チャンネル 1系統(φ3.5ステレオジャック)
　◇アナログ出力音声信号 -10 dBu(10 kΩ 以上負荷時)
　　ローインピーダンス不平衡 2チャンネル 1系統(φ3.5ステレオジャック)
　　※アナログエンベデット機能とデエンベデット機能は、
　　　DIP-SWの2番による選択です。同時には使用できません。
〇映像音声絶対遅延時間　
　◇SDI映像出力 33 ms ～ 50 ms (出力映像の2 ～ 3フィールドに相当)
　◇SDI音声出力 約43 ms (2chステレオリニアPCM 48 k / 24 bit)(エンベデット時も含む)
　◇アナログ音声出力 約43 ms (2chステレオリニアPCM 48 k / 24 bit)(デエンベデット時)
〇ゲンロック機能　　　
　◇NTSC B.B信号、480i 2値複合同期信号、1080i 2値または3値複合同期信号へ
　　ゲンロック動作ができます。(DIP-SW1番ON時)
　◇0.2 Vp-p ～ 0.6 Vp-p (同期信号の負極性部分のレベルにて) 75 Ω BNCx1
　◇位相調整範囲：出力SDI信号の垂直±5H(1H単位)、水平±1/2H(1クロック単位)
　◇位相安定度(通常動作時)：3G-SDI系±8クロック以内、HD-SDI系±4クロック以内、
　　SD-SDI系±4クロック以内

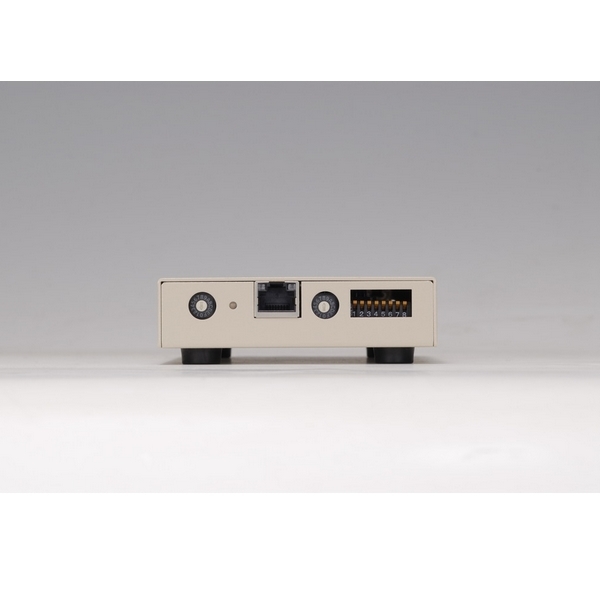

〇LAN通信機能　　　10BASET-T, 100BASE-TX(自動判定) RJ45 1系統。　　　
〇外部制御機能　　 LAN端子から本器へ外部制御ができます。
　任意ズームサイズや任意切り出し位置、映像の左右90度回転や180度回転および
　上下・左右の反転機能などが可能です。　
〇その他　　　　　 入力状態のLED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示による
　　　　　　　　　 インフォメーション表示機能、出力SDIフォーマットの変更、疑似シームレス動作の選択機能、
　　　　　　　　　 アスペクト変換(維持)機能、マルチ画面用切り出しズーム機能、ほか。
〇電源　　　　　　 DC 5 V 1.2 A 6 W(最大)　　
〇外形寸法　　　　 幅100 mm × 高さ25 mm × 奥行150 mm (突起物を除く)　
〇質量　　　　　　 約 550 g　　
〇付属品　　　　　 AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力 ロック付き)　
　　　　　　　　　 HDMI抜け止め金具(CL-1) 1個　　
〇販売年月　　　　 2017年7月　　
　　
※ラックマウントには、別売ラックマウント金具(MK-CRO103AまたはMK-104A + QC-1 )が必要です。　
　　
※HDCPで保護された映像には対応していません。　　
　
※製品の詳細仕様は、弊社ホームページ等で公開しております「仕様書」「取扱説明書」にてご確認ください。
