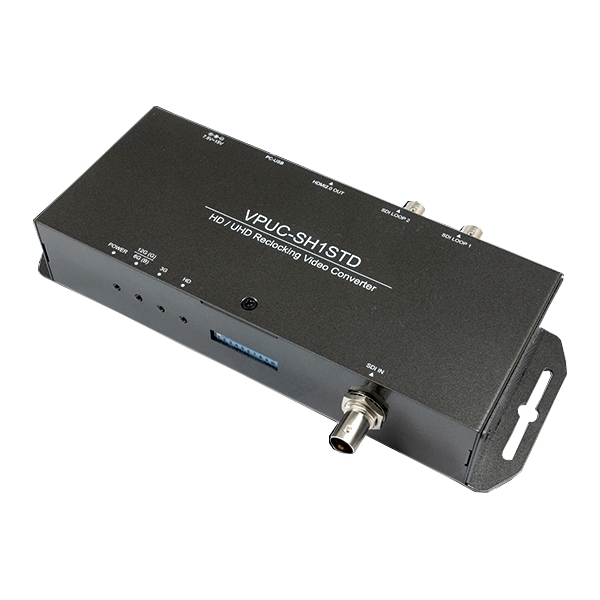

□12G-SDIのHDMI2.0への変換に対応
　12G-SDI（2160p59.94)をHDMI2.0(2160p59.94, 18Gbps)へ遅延なく変換

□12G-SDIパススルー搭載
　12G-SDI入力に別途SDI分配器が不要で、12G-SDIの分配が可能（モニタ、スイッチャへ接続など）

□簡易ダウンコンに対応
　12G-SDI / 6G-SDI (2SI)入力時に利用可能なフルHDへの簡易ダウンコン機能搭載込
　※2SDIマッピングのグループ1のみ取り出し表示する機能です。
　フィルタなどの補間機能はありませんので、飛ばされたピクセル／ラインは欠落します。

□HDRに対応
　HDMI出力のDynamic Range and Mastering InfoFrameの情報を任意に設定可能で、HDR設定をユーザがマニュアルで設定できます。
　HDRフォーマットマッピング変換には非対応（LUTの適応非対応）

□HDMI2.0ケーブル長
　HDMI2.0(18Gbps)対応ケーブルにて5mまで対応

□FAN搭載
　風冷用のFANを搭載し、動作温度範囲内での安定動作を保証
　取り外し交換可能なFANモジュール（保守用交換FANモジュール販売）

□HDMI信号はHDMI2.0bのDeepColorに対応
　SDI信号が10bit精度のため内部も10bitで処理されます

□BNCコネクタにはヒロセ電機製BNC75シリーズ 12G-SDI対応レセプタクルを採用

□最大8chの48kHzオーディオに対応

□12V ACアダプタ給電
　ねじ止め式ACアダプタによる安定給電　（USB給電には非対応）

◆SDI入力　　　　　　　12G-SDI (SMPTE ST2082-1 / ST2082-10)
　　　　　　　　　　　　6G-SDI (SMPTE ST2081-10)
　　　　　　　　　　　　3G-SDI Level A Direct image format mapping (SMPTE 425M)
　　　　　　　　　　　　3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
　　　　　　　　　　　　3G-SDI Level B-DS 2xSMPTE ST292-1(HD-SDI) dual-stream mapping (SMPTE425M)
　　　　　　　　　　　　HD-SDI (SMPTE 292M)※SD-SDI非対応
◆SDIスルー出力　　　　　アクティブスルー(イコライザ/リクロックは常に有効)
◆HDMI出力　　　　　　HDMI Ver. 2.0b HDCP非対応、CEC非対応, DeepColor対応、色空間 RGB/ YCbCr444/
　　　　　　　　　　　　YCbCr422切替可能、静的HDR対応
◆HDR　　　　　　　　　・SDI入力のPayload ID中のEOTF、Gamut情報を表示
　　　　　　　　　　　　・HDMI出力のDynamic Range and Mastering InfoFrameの設定が可能
　　　　　　　　　　　　※SDI入力　Payload IDによる自動認識には非対応
　　　　　　　　　　　　※HDRフォーマットマッピング変換には非対応　（LUTの適応非対応）
◆オーディオ入力　　　　　SDIエンベデッド・オーディオ（LPCM Max.8ch,48kHz）
◆オーディオ出力　　　　　HDMIエンベデッド・オーディオ（LPCM, Max.8ch, 48kHz）　
　　　　　　　　　　　　※チャネルのリマッピングおよびダウンミックス出力非対応
◆入出力遅延　　　　　　最大2ライン
◆推奨最大SDIケーブル長　　12G-SDI (L-5.5CUHD)　パソロジカル信号: 70m　／　カラーバー信号:　80m
　　　　　　　　　　　　　※L-5CFBの場合 (パソロジカル／カラーバー信号)：　60m
　　　　　　　　　　　　　6G-SDI (L-5.5CUHD)　パソロジカル信号：　90m　／　カラーバー信号：100m
　　　　　　　　　　　　　3G-SDI (L-5CFB)　　　パソロジカル信号： 150m　／　カラーバー信号:170m
　　　　　　　　　　　　　HD-SDI (L-5CFB)　　　パソロジカル信号： 220m　／　カラーバー信号: 250m
　　　　　　　　　　　　　※測定時使用ケーブルは、12G-SD対応のL-5.5CUHD/CANARE、
　　　　　　　　　　　　　　および3G/HD-SDI対応のL-5CFB/CANAREを使用
　　　　　　　　　　　　　※当社製品同士をロングケーブルで接続し、前後を1mケーブルで信号発生器および
　　　　　　　　　　　　　　測定器に接続し検証した結果に基づきます。（Long設定）
　　　　　　　　　　　　　※パソロジカル（チェックフィールド）信号は、アナログ性能およびPLLを評価する
　　　　　　　　　　　　　　テスト信号です。
　　　　　　　　　　　　　※最大ケーブル長は使用する機器やケーブルの性能、品質によって
　　　　　　　　　　　　　　大きく変わりますので実機にてご確認下さい。
◆検証済みHDMIケーブル（5m）　　RP-CHK50 / Panasonic, HDMI05P / CANARE,UHP-5 / IMAGENICS
◆入力端子　　　　　　　　12G-SDI対応 75ΩBNC x 1
◆出力端子　　　　　　　　HDMI Type A　x 1　12G-SDI対応 75ΩBNC (SDI入力アクティブスルー出力) x 2
◆USBコネクタ　　　　　　　USB Type-C x 1　 (USB給電非対応)
◆DIPスイッチ　　　　　　　10bit (Control / Output Mode / Output Color Mode / EQ Bypass Mode
　　　　　　　　　　　　　　/ Out 1 Cable Length / Out 2 Cable Length / Reserved)
◆FAN　　　　　　　　　　１基（交換可能）
◆ケース　　　　　　　　　　SECC
◆RoHS/RoHS2　　　　　　対応
◆寸法　　　　　　　　　　W: 210mm x D: 76mm x H: 36mm
　　　　　　　　　　　　　 (ブラケット含む、コネクタ含まず、ブラケット着脱不可)
◆重量　　　　　　　　　　424g
◆電源(ACアダプタ給電)　　　ACアダプタ：AC100～240V / DC12V 最大549mA
◆電源(USB給電)　　　　　　非対応
◆最大消費電力　　　　　　7.7W(ACアダプタ含む)
◆動作温湿度範囲　　　　　0～40℃、20～80% RH ※結露なきこと
◆保存温湿度範囲　　　　　-20～60℃、5～90% RH ※結露なきこと
◆SDI入力フォーマット　　　　HD-SDI: 1280x720p59.94/p60/p50,1920x1080i59.94/i60/i50,
　　　　　　　　　　　　　　　　　　1920x1080p23.98/p24/p25/p29.97/p30,
　　　　　　　　　　　　　3G-SDI Level A: 1920x1080p59.94/p60/p50
　　　　　　　　　　　　　3G-SDI Level B-DL: 1920x1080p59.94/p60/p50
　　　　　　　　　　　　　3G-SDI Level B-DS: HD-SDIに同じ
　　　　　　　　　　　　　6G-SDI: 4096x2160p23.98/p24/p25/p29.97/p30,
　　　　　　　　　　　　　　　　　　3840x2160p23.98/p24/p25/p29.97/p30
12G-SDI: 4096x2160p59.94/p60/p50,3840x2160p59.94/p60/p50
　　　　　　　　　　　　　※SD-SDI非対応
◆HDMI出力フォーマット　　　（解像度・フレームレートはSDI入力に依存します）
　　　　　　　　　　　　　[HD]　　　1280x720p59.94/p60/p50
　　　　　　　　　　　　　[FHD]　　 1920x1080i59.94/i60/i50,1920x1080p23.98/p24/p25/p29.97/p30,
　　　　　　　　　　　　　　　　　　　1920x1080p59.94/p60/p50
　　　　　　　　　　　　　[4K]　　　 4096x2160p23.98/p24/p25/p29.97/p30,4096x2160p59.94/p60/p50,
　　　　　　　　　　　　　　　　　　　3840x2160p23.98/p24/p25/p29.97/p30,3840x2160p59.94/p60/p50
　　　　　　　　　　　　　　　　　　　※SDフォーマット非対応
◆簡易ダウンコンバート　　　　12G-SDI／6G-SDI (4K入力)からHDMI（FHD）へのダウンコンバート機能です。
　　　　　　　　　　　　※対応解像度：3840x2160から1920x1080への変換　
　　　　　　　　　　　　※各フレームレート：p60/p59.94/p50/p30/p29.97/p25/p24/p23.98
　　　　　　　　　　　　※4K(2SI)入力の1リージョン分をFHDとして出力する簡易ダウンコンバートです。
　　　　　　　　　　　　このため、ピクセル／ライン飛ばしによる簡易ダウンコンになります。
　　　　　　　　　　　　フィルタなどの補間機能はありませんので、飛ばされたピクセル／ラインは
　　　　　　　　　　　　欠落します。フレームレート変換機能はありません。
