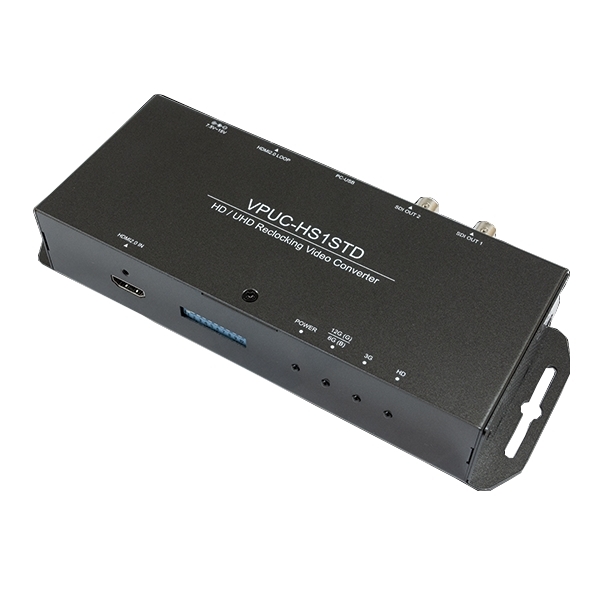

□HDMI2.0の12G-SDIへの変換に対応　
　HDMI2.0(3840x2160p59.94, 18Gbps)を12G-SDIへ変換

□HDMIパススルー搭載
　入力のモニタ用などに、HDMI分配器を必要としません。

□簡易ダウンコンに対応
　4K解像度入力時に利用可能なフルHDへの簡易ダウンコン機能搭載（HDMIチップ機能使用）

□HDRに対応
　HDMI2.0入力のDynamic Range and Mastering InfoFrameの情報を、12G-SDIのPayload IDに反映
　HDRフォーマットマッピング変換には非対応（LUTの適応非対応）

□EDIDエミュレート機能搭載
　BoxCenter ProにてUSB経由でHDMI入力に任意のEDIDを設定可能
　HDMIパススルー接続先モニタのEDIDを読み取り、BINファイル化が可能

□FAN搭載
　風冷用のFANを搭載し、動作温度範囲内での安定動作を保証
　取り外し交換可能なFANモジュール（保守用交換FANモジュール販売）

□HDMI信号はHDMI2.0bのDeepColorに対応
　SDI信号が10bit精度のため内部も10bitで処理されます

□BNCコネクタにはヒロセ電機製BNC75シリーズ 12G-SDI対応レセプタクルを採用
□最大8ch、32kHz～192kHzのHDMI音声入力に対応。SDI出力は8ch, 48kHzへサンプリングレート変換
□12V ACアダプタ給電　ねじ止め式ACアダプタによる安定給電 （USB給電には非対応）

◆HDMI入力　　　　　HDMI Ver. 2.0b、HDCP非対応、CEC非対応, DeepColor対応、
　　　　　　　　　　 色空間 RGB/ YCbCr444/ YCbCr422対応、静的HDR対応
◆SDI出力　　　　　　　12G-SDI (SMPTE ST2082-1/ST2082-10)
　　　　　　　　　　　　6G-SDI (SMPTE ST2081-10)
　　　　　　　　　　　　3G-SDI Level A Direct image format mapping (SMPTE 425M)
　　　　　　　　　　　　3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
　　　　　　　　　　　　HD-SDI (SMPTE 292M)※SD-SDI非対応
◆HDMI出力　　　　　HDMI2.0入力パススルー出力
◆HDR　　　　　　　　HDMI入力 Dynamic Range and Mastering InfoFrameの内容表示
　　　　　　　　　　　HDMI2.0入力のDynamic Range and Mastering InfoFrameの情報を、
　　　　　　　　　　　12G-SDIのPayloadに反映
　　　　　　　　　　　※HDRフォーマットマッピング変換には非対応　（LUTの適応非対応）
◆オーディオ入力　　　　HDMIエンベデッド・オーディオ（LPCM, Max.8ch,
　　　　　　　　　　 サンプリング周波数 32kHz to 192kHz※48kHzへリサンプル）
◆オーディオ出力　　　　SDIエンベデッド・オーディオ（LPCM Max.8ch,48kHz）　
　　　　　　　　　　　※チャネルのリマッピングおよびダウンミックス出力非対応
◆入出力遅延　　　　　最大2ライン
◆推奨最大SDIケーブル長　12G-SDI (L-5.5CUHD)　パソロジカル信号:　70m　／ カラーバー信号:　80m
　　　　　　　　　　　　※L-5CFBの場合 (パソロジカル／カラーバー信号) ：　60m
　　　　　　　　　　　　6G-SDI (L-5.5CUHD)　パソロジカル信号： 90m　／ カラーバー信号：　100m
　　　　　　　　　　　　3G-SDI (L-5CFB)　パソロジカル信号： 150m　／ カラーバー信号:　170m
　　　　　　　　　　　　HD-SDI (L-5CFB)　パソロジカル信号：　220m　／ カラーバー信号:　250m
　　　　　　　　　　　※測定時使用ケーブルは、12G-SD対応のL-5.5CUHD/CANARE、
　　　　　　　　　　　　および3G/HD-SDI対応のL-5CFB/CANAREを使用
　　　　　　　　　　　※当社製品同士をロングケーブルで接続し、前後を1mケーブルで信号発生器
　　　　　　　　　　　　および測定器に接続し検証した結果に基づきます。（Long設定）
　　　　　　　　　　　※パソロジカル（チェックフィールド）信号は、アナログ性能
　　　　　　　　　　　　およびPLLを評価するテスト信号です。
　　　　　　　　　　　※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わりますので
　　　　　　　　　　　　実機にてご確認下さい。
◆検証済みHDMIケーブル（5m）　RP-CHK50 / Panasonic, HDMI05P / CANARE,UHP-5 / IMAGENICS
◆入力端子　　　　　　HDMI Type A　x 1系統
◆出力端子　　　　　　12G-SDI対応 75ΩBNC x 2　HDMI Type A　x 1 (HDMI入力パススルー出力)
◆USBコネクタ　　　　　 USB Type-C x 1　 (USB給電非対応)
◆DIPスイッチ　　　　　 10bit (Control / 4K to FHD / Out 1 Cable Length / Out 2 Cable Length / Reserved)
◆FAN　　　　　　　　１基（交換可能）
◆ケース　　　　　　　　SECC
◆RoHS/RoHS2　　　　　対応
◆寸法　　　　　　　　W: 210mm x D: 76mm x H: 36mm
　　　　　　　　　　　(ブラケット含む、コネクタ含まず、ブラケット着脱不可)
◆重量　　　　　　　　412g　　
◆電源(ACアダプタ給電)　ACアダプタ：AC100～240V / DC12V 最大748mA
◆電源(USB給電)　　　　非対応
◆最大消費電力　　　　11.0W(ACアダプタ含む)
◆動作温湿度範囲　　　0～40℃、20～80% RH ※結露なきこと
◆保存温湿度範囲　　　-20～60℃、5～90% RH ※結露なきこと
◆HDMI入力フォーマット　[HD]1280x720p59.94/p60/p50
　　　　　　　　　　 [FHD]1920x1080i59.94/i60/i50,1920x1080p23.98/p24/p25/p29.97/p30,
　　　　　　　　　　　　　　1920x1080p59.94/p60/p50
　　　　　　　　　　　[4K]4096x2160p23.98/p24/p25/p29.97/p30,
　　　　　　　　　　　　　4096x2160p59.94/p60/p50
　　　　　　　　　　　　　3840x2160p23.98/p24/p25/p29.97/p30
　　　　　　　　　　　　　3840x2160p59.94/p60/p50　　※SDフォーマット非対応
◆SD出力フォーマット（解像度・フレームレートはHDMI入力に依存します）
　　　　　　　　　　　HD-SDI: 1280x720p59.94/p60/p50,1920x1080i59.94/i60/i50,
　　　　　　　　　　　　　　　1920x1080p23.98/p24/p25/p29.97/p30,
　　　　　　　　　　　3G-SDI Level A: 1920x1080p59.94/p60/p50
　　　　　　　　　　　3G-SDI Level B-DL: 1920x1080p59.94/p60/p50
　　　　　　　　　　　6G-SDI: 4096x2160p23.98/p24/p25/p29.97/p30
　　　　　　　　　　　　　　　3840x2160p23.98/p24/p25/p29.97/p30
　　　　　　　　　　　12G-SDI: 4096x2160p59.94/p60/p50
　　　　　　　　　　　　　　　3840x2160p59.94/p60/p50　※SD-SDI非対応
◆簡易ダウンコンバート　　　HDMI(4K入力)から3G-SDI（FHD）へのダウンコンバート機能
　　　　　　　　　　　※対応解像度：　3840x2160から1920x1080への変換
　　　　　　　　　　　※対応フレームレート：　p60/p59.94/p50/p30/p29.97/p25/p24/p23.98
　　　　　　　　　　　※4K入力をFHDとして出力する簡易ダウンコンバートです。
　　　　　　　　　　　　フレームレート変換機能はありません。ん。
