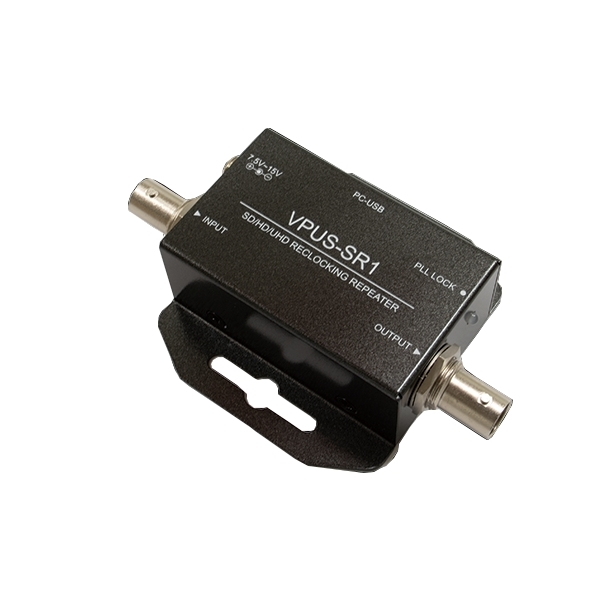

□12G-SDI信号の70m延長
　12G-SDI対応のL-5.5CUHD 相当ケーブルにて、パソロジカル信号の場合70m,
　カラーバー信号の場合80mの延長が可能です。
　3G/HD-SDI用として使用されるL-5CFBの場合、パソロジカル／カラーバー信号で
　60mまで検証済みです。

□多様なSDI信号に対応
　12G-SDI／6G-SDI／3G-SDI／HD-SDI／SD-SDI／DVB-ASI信号をリクロックして延長します。
　（リクロックが常に有効です）
　入出力1ポートずつであるため、コンパクトかつポート間のノイズの影響を受けない製品です。

□BNCコネクタにはヒロセ電機製BNC75シリーズ 12G-SDI対応レセプタクルを採用
　入力ロック状態を検出　入力信号へのロック状態をLEDで表示

□12V ACアダプタ給電
　ねじ止め式ACアダプタによる安定給電（USB給電には非対応）

◆SDI入力　　　　　　12G-SDI (SMPTE ST2082-1、SMPTE ST2082-10)
　　　　　　　　　　　6G-SDI (SMPTE ST2081-10)
　　　　　　　　　　　3G-SDI Level A Direct image format mapping (SMPTE 425M)
　　　　　　　　　　　3G-SDI Level B-DL SMPTE ST372 Dual Link mapping, (SMPTE 425M)
　　　　　　　　　　　3G-SDI Level B-DS 2xSMPTE ST292-1(HD-SDI) dual-stream mapping (SMPTE 425M)
　　　　　　　　　　　HD-SDI (SMPTE 292M)
　　　　　　　　　　　SD-SDI (SMPTE 259M)
　　　　　　　　　　　DVB-AES (EN50083-9)
◆SDIスルー出力　　　　アクティブスルー(イコライザ/リクロックは常に有効)
◆ANCデータ　　　　　　パススルー
◆入出力遅延　　　　　　なし
◆推奨最大SDIケーブル長　　12G-SDI (L-5.5CUHD)
　　　　　　　　　　　　　パソロジカル信号:　70m　／　カラーバー信号: 80m
　　　　　　　　　　　　　※L-5CFBの場合 (パソロジカル／カラーバー信号)：60m
　　　　　　　　　　　　　6G-SDI (L-5.5CUHD)
　　　　　　　　　　　　　パソロジカル信号：　90m　／　カラーバー信号：100m
　　　　　　　　　　　　　3G-SDI (L-5CFB)
　　　　　　　　　　　　　パソロジカル信号： 150m　／　カラーバー信号:　170m
　　　　　　　　　　　　　HD-SDI (L-5CFB)
　　　　　　　　　　　　　パソロジカル信号： 220m　／　カラーバー信号:　250m
　　　　　　　　　　　　　SD-SDI / DVB-ASI (L-5CFB)
　　　　　　　　　　　　　パソロジカル信号：　400m　／　カラーバー信号:　 450m
　　　　　　　　　　　　※測定時使用ケーブルは、12G-SD対応のL-5.5CUHD/CANARE、
　　　　　　　　　　　　　および3G/HD-SDI対応のL-5CFB/CANAREを使用
　　　　　　　　　　　　※当社製品同士をロングケーブルで接続し、前後を1mケーブルで信号発生器
　　　　　　　　　　　　　および測定器に接続し検証した結果に基づきます。（Long設定）
　　　　　　　　　　　　※パソロジカル（チェックフィールド）信号は、アナログ性能およびPLLを評価する
　　　　　　　　　　　　　テスト信号です。
　　　　　　　　　　　　※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わりますので
　　　　　　　　　　　　　実機にてご確認下さい。
◆入力端子　　　　　　　　SDI(75Ω 12G-SDI対応BNCコネクタ) x 1
◆出力端子　　　　　　　　SDI(75Ω 12G-SDI対応BNCコネクタ) x 1
◆USBコネクタ　　　　　　　USB Mini-B x 1
◆ケース　　　　　　　　　　SECC
◆RoHS/RoHS2　　　　　　　対応
◆寸法　　　　　　　　　　　W: 70mm x D: 63.6mm x 26mm
　　　　　　　　　　　　　　 (コネクタ含まず、ブラケット含む、ブラケット着脱不可)
◆重量　　　　　　　　　　　118g
◆電源(ACアダプタ給電)　　　　ACアダプタ：AC100～240V / DC12V 最大158mA
◆電源(USB給電)　　　　　　　非対応
◆最大消費電力　　　　　　　2.0W (ACアダプタ含む)
◆動作温湿度範囲　　　　　　0～50℃、20～80% RH ※結露なきこと
◆保存温湿度範囲　　　　　　-20～60℃、5～90% RH ※結露なきこと
◆SDI対応フォーマット　　　　　SD-SDI:720x480i59.94, 720x576i50,　DVB-ASI
　　　　　　　　　　　　　　HD-SDI:1280x720p59.94/p60/p50,1920x1080i59.94/i60/i50,
　　　　　　　　　　　　　　　　　　1920x1080p23.98/p24/p25/p29.97/p30,
　　　　　　　　　　　　　　3G-SDI Level A: 1920x1080p59.94/p60/p50
　　　　　　　　　　　　　　3G-SDI Level B-DL: 1920x1080p59.94/p60/p50
　　　　　　　　　　　　　　3G-SDI Level B-DS: HD-SDIに同じ
　　　　　　　　　　　　　　6G-SDI：3840x2160p23.98/p24/p25/p29.97/p30
　　　　　　　　　　　　　　　　　　4096x2160p23.98/p24/p25/p29.97/p30
　　　　　　　　　　　　　　12G-SDI：3840x2160p59/p60/p50
　　　　　　　　　　　　　　　　　　4096x2160 p59/p60/p50
